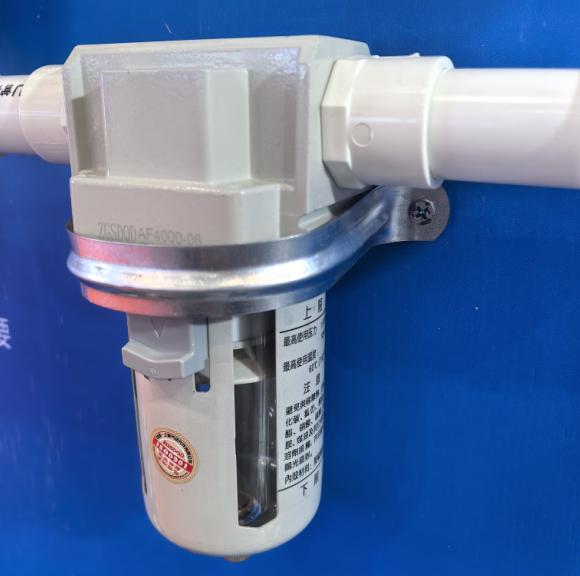

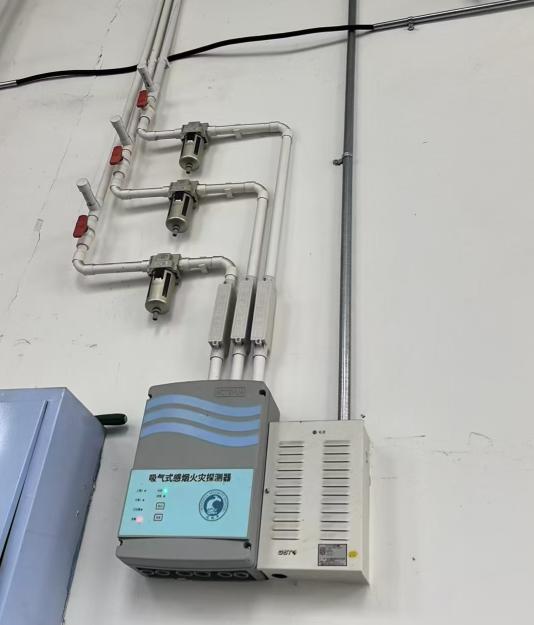

氣水分離器安裝實例

將氣水分離器裝到空氣過濾器和探測器前的空氣采樣管路系統最低點。

用空氣采樣管路系統的PG-接頭固定氣水分離器。如圖所示：

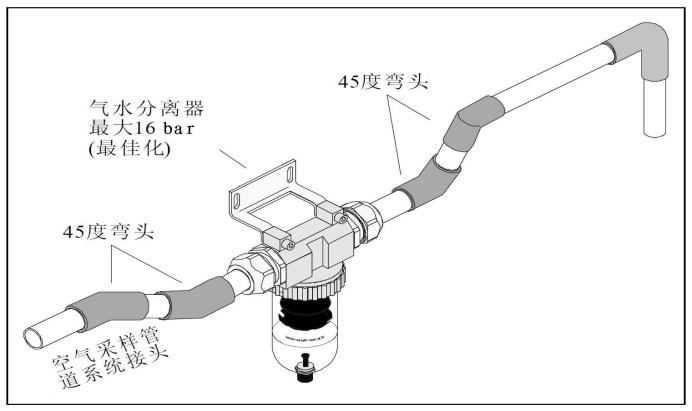

氣水分離器的安裝

　　1、在安裝時注意流動方向(見氣水分離器外殼上的方向箭頭)。

　　2、為每個氣水分離器接頭準備兩個45°角鋼，并將空氣采樣管路系統連接到PG-接頭上（接頭連接材料不同產品可能存在差別）。

　　3、再用兩個螺栓和墊架固定氣水分離器。
