一、海灣GST-HX-M8502火災聲光報警器(船用)概述：


　　GST-HX-M8502火災聲光警報器(以下均簡稱警報器)是一種安裝在現場的聲或聲光報警設備，可由消防控制中心的火災報警控制器啟動，也可通過安裝在現場的手動報警按鈕直接啟動。啟動后警報器發出強烈的聲或聲光警號，以達到提醒現場人員注意的目的。

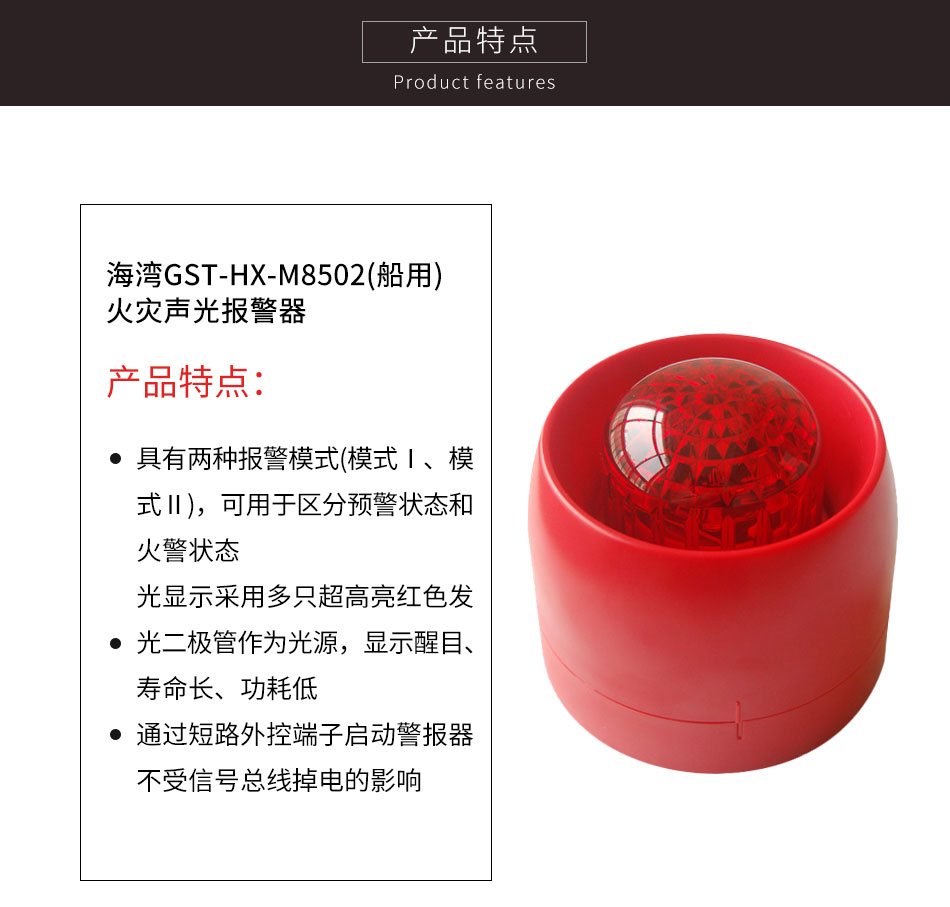

二、海灣GST-HX-M8502火災聲光報警器(船用)特點：


　　1.具有兩種報警模式(模式Ⅰ、模式Ⅱ)，可用于區分預警狀態和火警狀態。



　　2.光顯示采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。



　　3.通過短路外控端子啟動警報器不受信號總線掉電的影響。



　　4.信號總線及電源總線無極性，接線方便，具有電源掉電檢測功能。若電源總線掉電，可將故障信息傳到控制器。

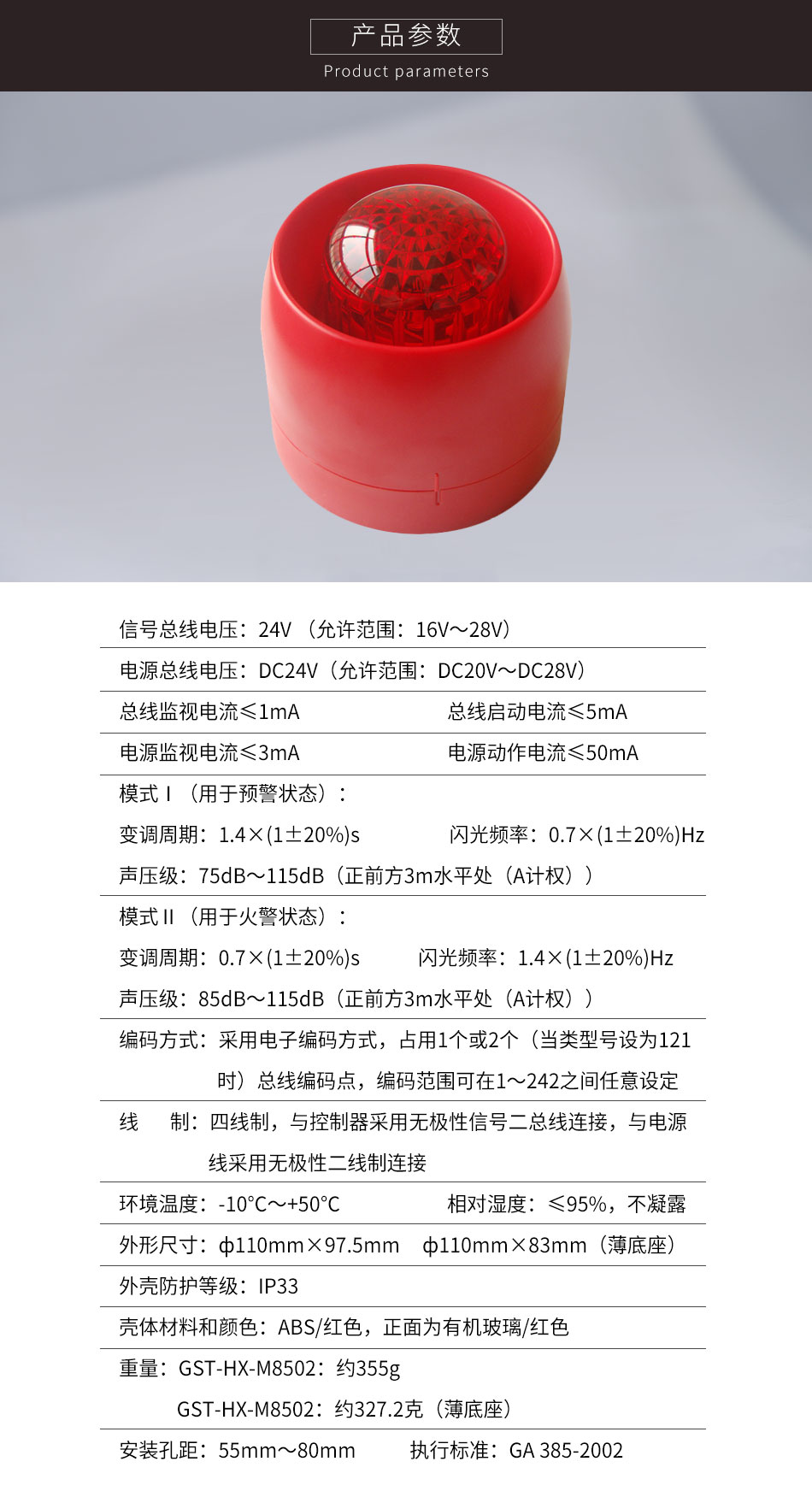

三、海灣GST-HX-M8502火災聲光報警器(船用)技術特性：


　　1.工作電壓：　　信號總線電壓：24V允許范圍：16V～28V　　電源總線電壓：DC24V允許范圍：DC20V～DC28V



　　2.工作電流：　　總線監視電流≤1mA；總線啟動電流≤5mA　　電源監視電流≤3mA；電源動作電流≤50mA



　　3.模式Ⅰ（用于預警狀態）　　聲壓級：75dB～115dB（正前方3m水平處（A計權））　　變調周期：1.4×(1±20%)s　　閃光頻率：0.7×(1±20%)Hz



　　4.模式Ⅱ（用于火警狀態）　　聲壓級：85dB～115dB（正前方3m水平處（A計權））　　變調周期：0.7×(1±20%)s　　閃光頻率：1.4×(1±20%)Hz



　　5.編碼方式：采用電子編碼方式，占用1個或2個（當類型號設為121時）總線編碼點，編碼范圍可在1～242之間任意設定



　　6.線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接



　　7.使用環境：溫度：-10℃～+50℃　　相對濕度：≤95%，不凝露



　　8.外形尺寸：ф110mm×97.5mmф110mm×83mm（薄底座）



　　9.外殼防護等級：IP33



　　10.殼體材料和顏色：ABS/紅色，正面為有機玻璃/紅色



　　11.重量：GST-HX-M8502：約355gGST-HX-M8502：約327.2克（薄底座）



　　12.安裝孔距：55mm～80mm



　　13.執行標準：GA385-2002





四、海灣GST-HX-M8502火災聲光報警器(船用)結構特征與工作原理：

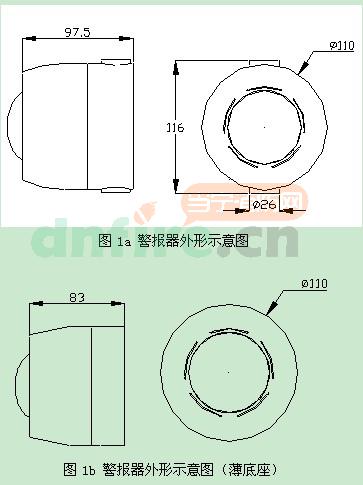

　　　1.聲光警報器可配用高度為40mm的厚底座或高度為25.5mm的薄底座兩種底座，外形示意圖如圖1a、圖1b所示。




2.工作原理：



　　警報器內嵌微處理器，通過微處理器實現與控制器通訊、電源總線掉電檢測、聲光信號啟動。當通過外控觸點直接啟動聲光信號時，定時振蕩電路控制蜂鳴器通斷產生報警聲，控制6只超高亮發光二極管發出閃亮的光信號。警報器接收到控制器的啟動命令后，啟動聲光信號并通過控制定時振蕩電路中的參數改變報警聲通斷及閃光的頻率。
