海灣設備GST-LD-8304為海灣消防電話模塊，本文海灣消防設備技術員將介紹海灣8304電話模塊的外形示意圖、安裝示意圖、接線示意圖以及應用方法。

一、海灣消防電話模塊GST-LD-8304的外形尺寸及結構示意圖如圖1-30所示。

二、海灣GST-LD-8304消防電話模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。

三、GST-LD-8304電話模塊對外端子示意圖如圖6-9所示：

其中：
 Z1、Z2：接火災報警控制器兩總線，無極性
 D1、D2：DC24V電源，無極性
 TL1、TL2：與GST-LD-8312連接的端子
 L1、L2：消防電話總線，無極性

 四、布線要求

Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。

五、海灣電話模塊應用方法

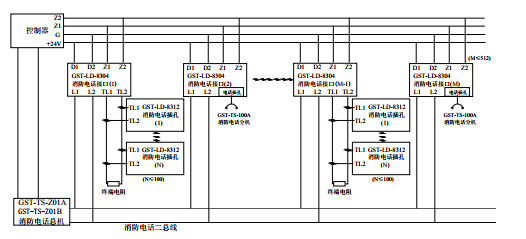

系統接線圖如圖6- 10所示。
