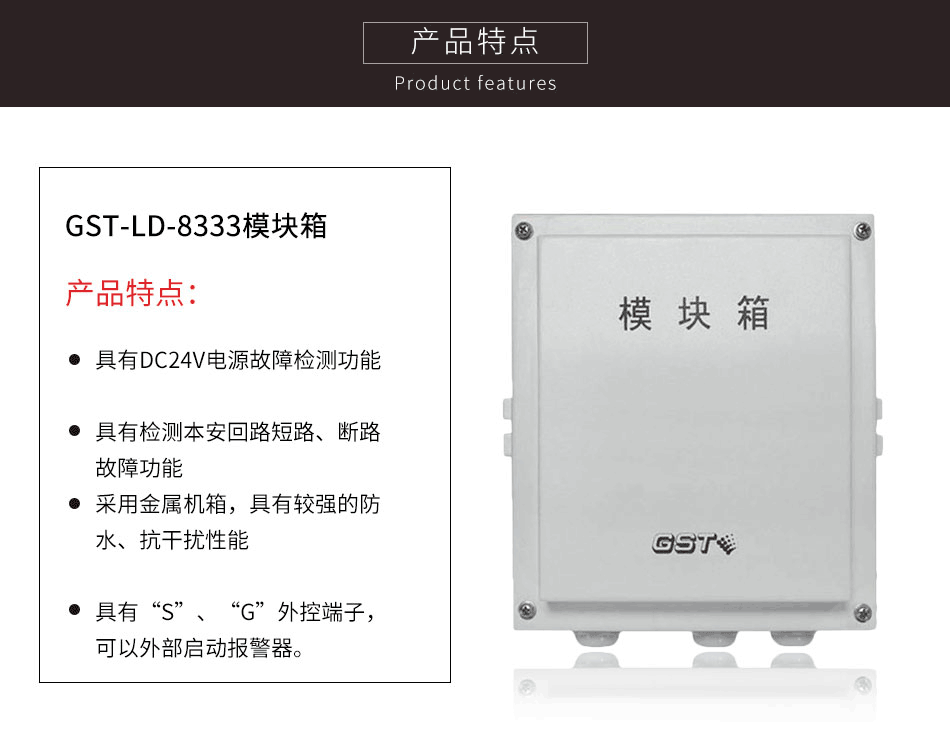

3.5.1 特點

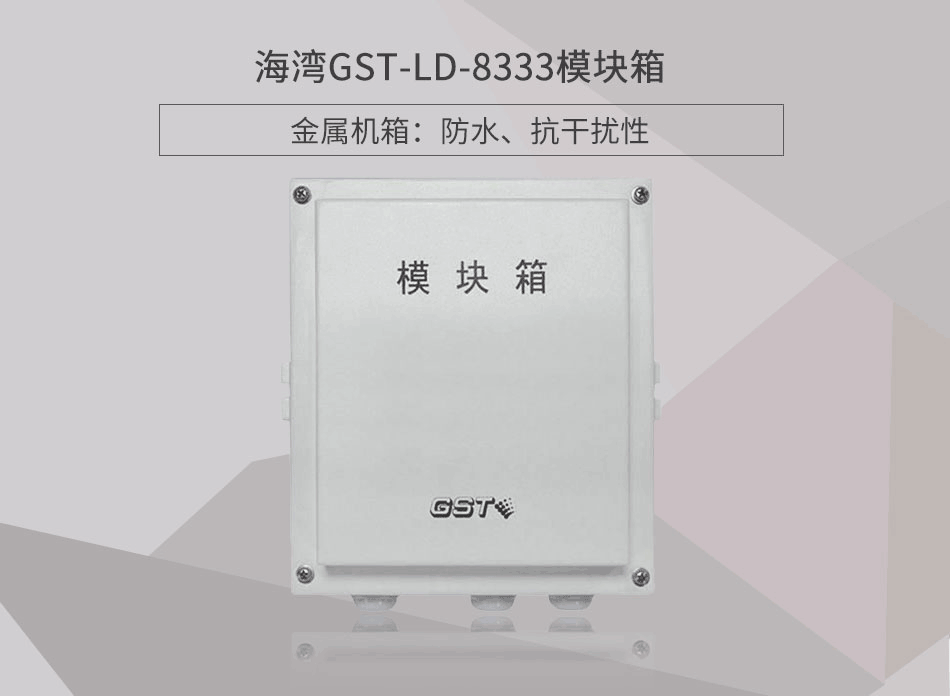

GST-LD-8333 型模塊箱GST-LD-8333 型模塊箱由GST-LD-8301 模塊、GST-AS-200 安全柵和模塊箱外殼組成GST-LD-8333 型模塊箱可與GST-HX-F8501/2 火災聲/聲光警報器配接，組成本質安全型防爆系統。模塊箱接收到火災報警控制器發出的啟動命令后，啟動現場的本安型警報器，并將動作信息傳回火災報警控制器。當出現DC24V 電源故障或與現場的本安型警報器連線發生故障時，模塊箱將向火災報警控制器發送故障信號。
模塊箱應安裝在安全區域。

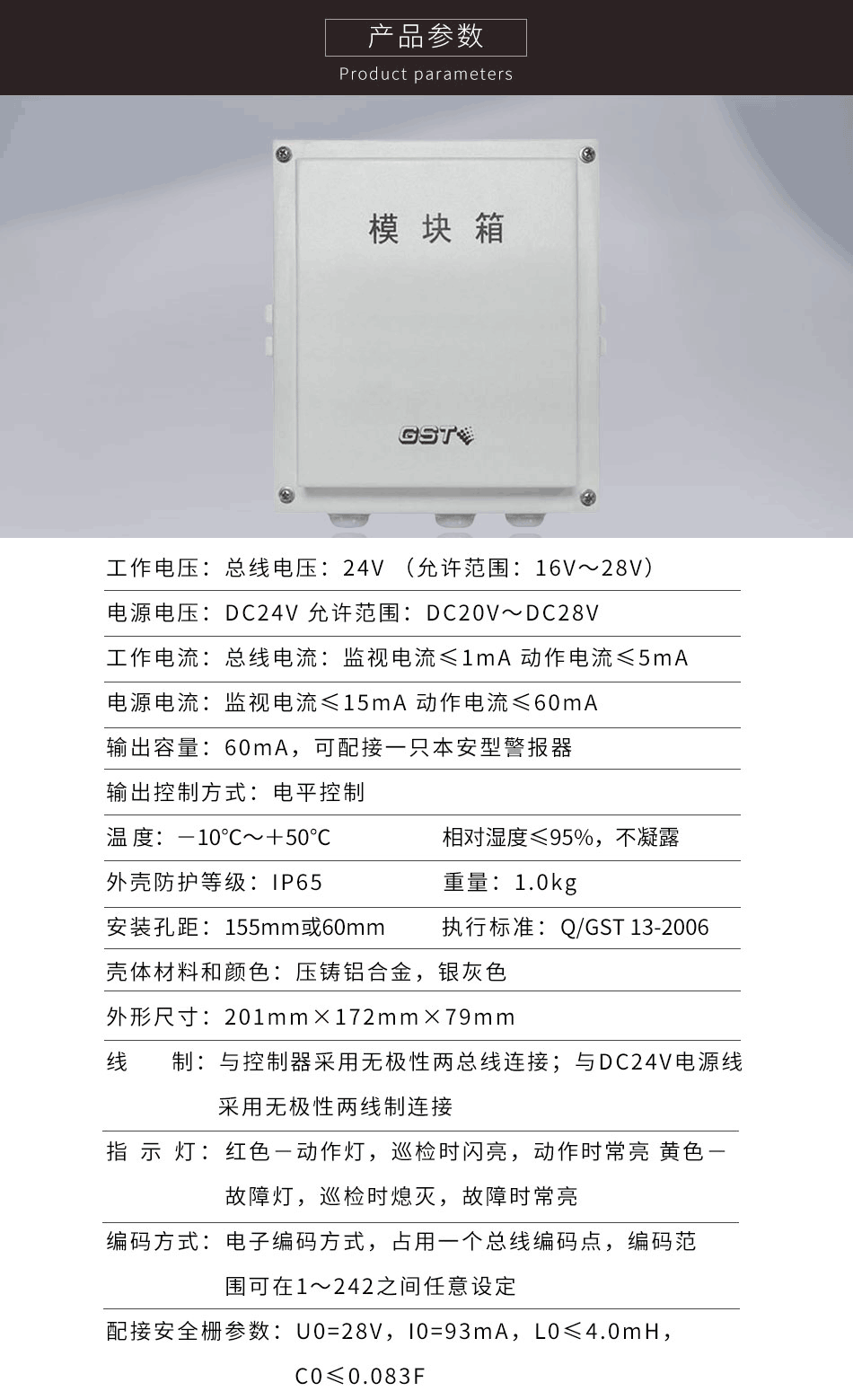

3.5.2 主要技術指標
(1) 工作電壓：
總線電壓：總線24V電源電壓：DC24V
(2) 監視電流：
總線電流≤0.7mA電源電流≤9mA
(3) 動作電流：
總線電流≤0.8mA電源電流≤24mA
(4) 連接設備類型：GST-HX-F8501 火災聲警報器或GST-HX-F8502 火災聲光警報器
(5) 連接設備容量：1 只
(6) 安全柵型號：GST-AS-200
(7) 安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
(8) 外殼防護等級：IP66
(9) 使用環境：
溫度：-10℃～+55℃相對濕度≤95%，不結露
(10) 外形尺寸：196mm×215mm×86mm
3.5.3 結構特征、安裝與布線
本模塊箱外形結構及安裝方法均與GST-LD-8331 模塊箱相同。模塊箱應安裝在安全區域，本安側與非本安側接線應分開，并保持一定距離（至少為50mm）安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于4Ω。
模塊箱接線端子示意圖如圖1- 39 所示。

其中：

D1、D2：接電源總線24V，無極性
Z1、Z2：接控制器信號總線，無極性
3、4：即安全柵的3、4 兩端，接火災聲/聲光警報器，3 為正，4 為負。

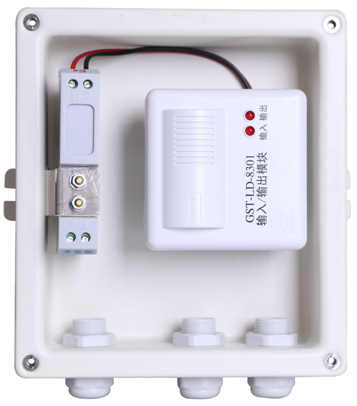

本模塊箱內含GST-AS-200 型齊納安全柵，主要技術參數參見第一章3.1 節。
布線要求：信號總線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV 線，截面積≥1.5mm2。安全柵至本安型警報器間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見GST-LD-8332 中布線要求的相關內容。
3.5.4 應用方法

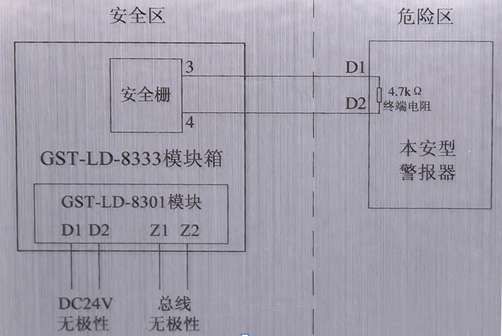

模塊箱可與本安型警報器一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末端必須連接一4.7kΩ終端電阻。在使用前必須對8301 模塊進行設置，具體操作為：將編碼器與模塊箱總線連接，編碼器在待機狀態下，輸入開鎖密碼，按下“清除”鍵，此時鎖已被打開；按下“功能”鍵，再按下數字鍵“3”，屏幕最后一位會顯示一個“—”，輸入“13”，按下“編碼”鍵，屏幕顯示“P”表示參數已被成功寫入，操作完畢。系統連線如圖1- 40 所示。

四、海灣GST-LD-8333模塊箱接線：
