海灣GST-LD-KZ014直接控制盤結構特征、安裝與布線

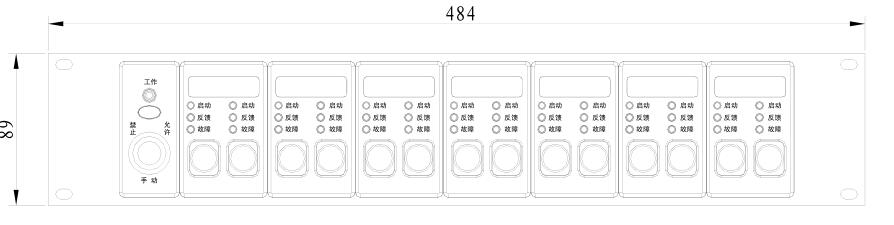

GST-LD-KZ014直接控制盤由4路、6路燈鍵板和4路、6路輸出板組成，燈鍵板與輸出板通過16P和10P數據線連接，其面板示意圖如圖3-16所示：
海灣GST-LD-KZ014直接控制盤面板燈鍵含義如下：
手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
工作燈：綠色，正常上電后，該燈亮。
啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
反饋燈：紅色，接收到反饋信號時，該燈點亮。
故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
按鍵：此鍵按下，向被控設備發出啟動或停動的命令。
GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示：
手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
工作燈：綠色，正常上電后，該燈亮。
啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
反饋燈：紅色，接收到反饋信號時，該燈點亮。
故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
按鍵：此鍵按下，向被控設備發出啟動或停動的命令。
GST-LD-KZ014直接控制盤外接端子示意圖如圖3-17所示：
其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為實現檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm2≤導線截面≤1.5mm2。

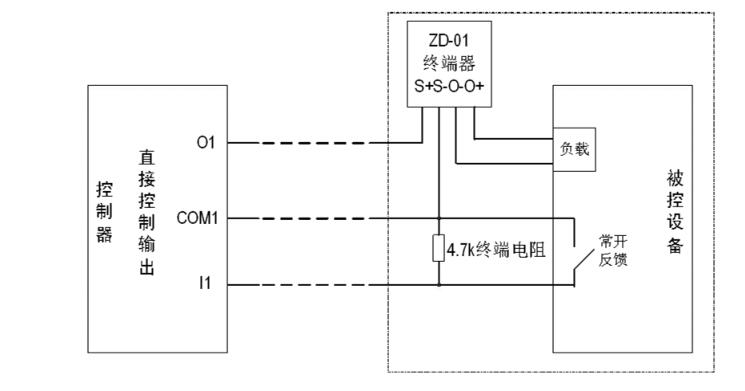

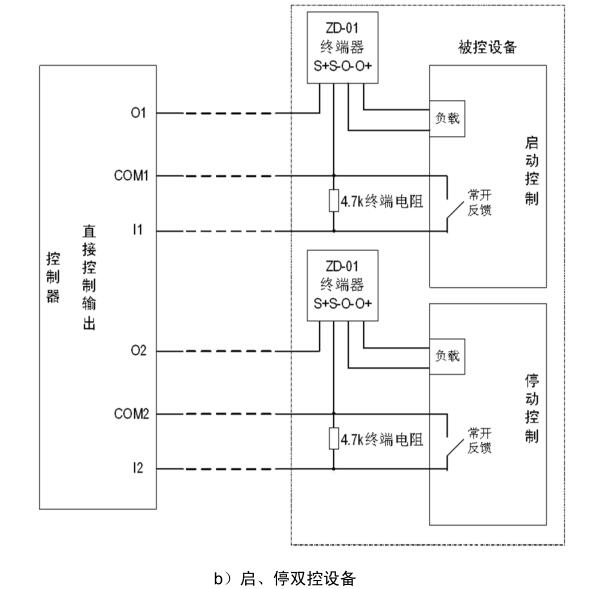

直接控制輸出與外部被控設備連接如圖3-18所示：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為實現檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm2≤導線截面≤1.5mm2。
直接控制輸出與外部被控設備連接如圖3-18所示：
單啟動
輸出容量計算
直接控制輸出采用DC24V有源輸出方式，可采用D02主輸出或外部DC24V供電。啟動狀態下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過1A。
Imax=2.5/(ρ•L/S)
其中：
Imax：為最大輸出容量，單位mA；
ρ：電阻率，單位Ω•mm2/m，常溫下，銅線的電阻率取0.018Ω•mm2/m即可；
L：導線長度，單位m；
S：導線截面積，單位mm2。
例如：輸出采用1mm2的BV線，布線長度1000m時，啟動狀態下該路的最大輸出容量為：
Imax=2.5/(0.018•1000/1)=140(mA)
海灣GST-LD-KZ014直接控制盤（完整版下載）
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.soueke.com/
直接控制輸出采用DC24V有源輸出方式，可采用D02主輸出或外部DC24V供電。啟動狀態下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過1A。
Imax=2.5/(ρ•L/S)
其中：
Imax：為最大輸出容量，單位mA；
ρ：電阻率，單位Ω•mm2/m，常溫下，銅線的電阻率取0.018Ω•mm2/m即可；
L：導線長度，單位m；
S：導線截面積，單位mm2。
例如：輸出采用1mm2的BV線，布線長度1000m時，啟動狀態下該路的最大輸出容量為：
Imax=2.5/(0.018•1000/1)=140(mA)
海灣GST-LD-KZ014直接控制盤（完整版下載）
