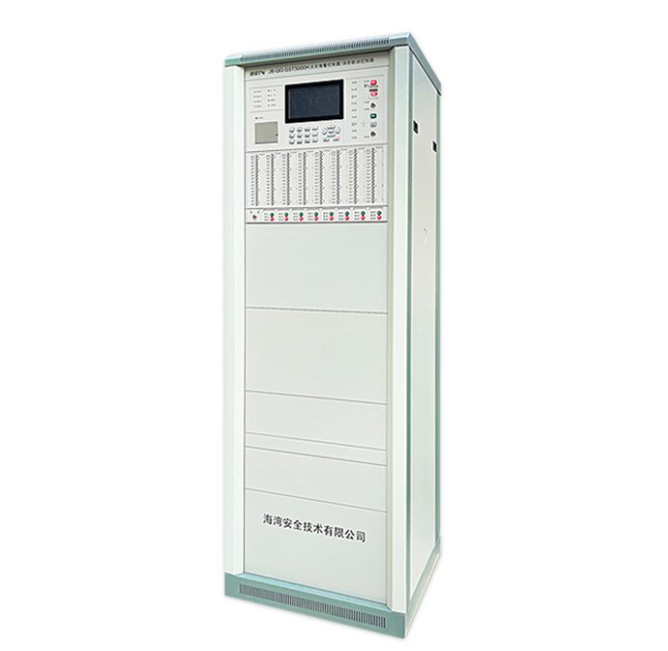

海灣（Gulf）消防主機在現代建筑消防系統中廣泛應用，其主機對接入的各類探測器、模塊和回路進行集中監測與管理。當主機提示“某一條回路全部報故障”時，意味著該回路內所有被監控的節點均處于故障狀態或主機無法正常通信或判讀該回路的狀態。本文將系統性地分析可能的原因、排查思路、應急處置方法以及預防與維護建議，旨在為消防系統維護人員、物業管理者和相關技術人員提供操作性強、層次分明的參考指南。

一、定義與現象描述
“回路全部報故障”通常指消防主機的顯示或報警界面將某一路或一路支路上所有節點（如感煙探測器、感溫探測器、手報按鈕、模塊等）一并標記為故障狀態，常見表現包括：

• 主機在故障信息欄顯示該回路為“故障”或“通信故障”；

• 主機無法上報該回路的正常/火警信號；

• 回路上的探測器LED不正常（如指示燈不亮或常亮）；

• 當嘗試對單個點位進行功能測試時，主機仍顯示故障或無法識別點位變化；

• 在部分系統中，聯動功能可能被屏蔽或進入故障旁路狀態。

二、可能的原因分析

1. 總線供電或電源故障

• 回路本身的總線需要穩定的供電，若電源故障（主機輸出電壓異常、供電短路、過載、連接線接觸不良）會導致回路設備失電或電壓不足，從而集體報故障。

2. 回路短路或斷路

• 回路線路發生短路（正負短接、屏蔽層接地）或斷路（線纜斷開、接頭脫落），使主機無法通過總線通信或檢測到異常阻抗，觸發回路故障報警。

3. 接線/端子接觸不良

• 施工或檢修中接線松動、接頭氧化、端子壓接不良都會導致通信不穩，表現為回路全部異常。

4. 終端或匹配電阻問題

• 總線回路通常在末端設置終端電阻（或模塊），若終端電阻失效、被短接或錯誤更換，會影響總線信號完整性，導致主機判斷為故障。

5. 回路通訊模塊或接口損壞

• 若是多回路主機，回路接口板或回路驅動模塊損壞，會使整條回路通信中斷，從而報故障。

6. 主機程序或軟件故障

• 主機內部的監測程序、固件異?；蛳到y(tǒng)死鎖也可能導致誤判，顯示整條回路故障。

7. 外部干擾或接地問題

• 強電干擾、電磁干擾、雷擊后遺癥、接地不良等可能影響總線信號穩定，導致通信錯誤。

8. 設備老化或批量故障

• 回路內若存在多點設備老化、過期或批量故障（如某批次探測器存在生產缺陷），在特定條件下可能同時失效。

9. 人為操作或設定變更

• 誤操作（例如將回路置于維護、隔離狀態）、參數設定錯誤（回路類型、地址沖突）可造成整回路失效或主機判定故障。

三、排查流程（按優先級與安全原則）
在現場排查時應按規范與安全要求操作，必要時啟動應急預案并向相關管理方報告。推薦的步驟如下：

1. 記錄與備份

• 記錄主機顯示的故障信息、故障時間、回路編號及相關歷史報警/故障記錄。如主機支持，保存或截屏故障頁以備分析。

• 若條件允許，備份主機配置與日志。

2. 初步判定與隔離風險

• 判斷故障是否影響整個建筑消防功能，如滅火聯動、報警聯動等。必要時手動啟用備用監控或人工巡查巡檢。

• 如回路與重要區域（疏散通道、關鍵設備）相關，安排現場人員加強巡檢并通知管理方。

3. 檢查主機電源輸出與回路供電

• 使用萬用表測量主機回路端的電源電壓，核對是否在正常范圍（參照設備手冊）。

• 檢查主機內熔絲、輸出保護模塊是否跳閘或燒斷。

4. 檢查回路線纜完整性

• 從主機端檢查出線端子、接線是否松動、氧化或焊接不良。

• 若條件允許，逐段測量回路電阻、開路/短路檢測，識別斷點或短路位置。

5. 檢查終端與接地

• 核對回路末端是否裝有終端電阻及其阻值是否正確、接法是否正確。

• 檢查回路屏蔽層接地是否合理，避免屏蔽層短接到信號線。

6. 檢查回路接口板與模塊

• 在斷電前后（按規程）檢查回路接口板或驅動模塊指示燈與連接是否正常，若模塊損壞需更換或修復。

7. 單點排查

• 以安全方式逐點斷開或隔離回路上的設備，觀察主機故障指示是否消失，以定位是否為某一設備導致整體故障（例如單個短路器件）。

• 使用巡檢工具或診斷工具檢測單個探測器是否響應地址通訊。

8. 軟件與參數核對

• 檢查主機回路參數設置是否正確（回路類型、終端配置、地址范圍等）。

• 如有主機固件升級記錄或異常，考慮恢復或升級固件，但須謹慎并備份配置。

9. 檢查外部干擾與最近作業

• 詢問是否近期有電力施工、弱電維護或雷擊天氣等造成干擾。

• 若懷疑干擾，排查電力線、接地系統及屏蔽處理。

四、應急處置措施

• 若故障導致監測失效或聯動功能中斷，應立即啟動人工值守和巡查，確保人員疏散通道與重點區域有人監控。

• 啟用備用監控系統或遠程巡檢手段（若有）以補充監測空白。

• 將故障回路標識清楚，并在維修期間采取隔離或旁路措施，但不得妨礙消防基本保護要求；必要時向消防主管部門報告并按照法規辦理臨時措施。

• 如需更換主機模塊或斷開回路，按系統手冊斷電操作并記錄實施過程，維修完成后逐步恢復并觀察穩定性。

五、常見案例與解決示例（簡要）

• 案例A：某商業樓回路全部報故障，經測量發現回路末端終端電阻被誤拆除，導致總線波形不匹配；恢復終端后故障消除。

• 案例B：辦公樓弱電箱內線纜被外包施工隊誤切一段，導致短路與斷路混合表現，修復線纜并更換主機保護熔絲后恢復。

• 案例C：主機回路驅動模塊老化，多個回路通信不穩，替換模塊并升級固件后問題解決。

六、預防與維護建議

1. 定期巡檢與維護

• 按規范周期檢查主機、回路電壓、終端電阻及線纜狀況，做好記錄并歸檔。

2. 施工與變更管理

• 弱電施工應嚴格審批與監護，避免外部施工對消防回路造成損傷；所有接線變更應由專業人員執行并留檔。

3. 備件與應急資源

• 關鍵位置預備回路模塊、終端電阻、備用主機及合格工具，縮短故障修復時間。

4. 培訓與操作規程

• 對物業與維護人員進行主機操作、故障判別與緊急處置培訓，明確報告流程及與消防主管部門的聯絡方式。

5. 記錄與趨勢分析

• 建立故障記錄數據庫，分析故障模式并對重復性故障采取針對性改進（如更換線纜、優化接地、統一終端標準）。
